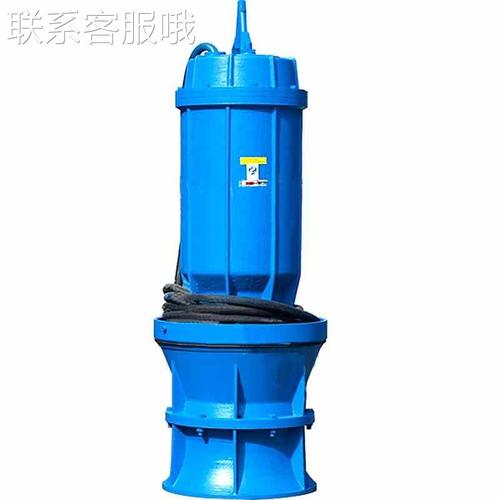

轴流泵站

1. 流量（Q）

轴流泵站的设计流量受季节变化、暴雨重现期（10年、30年甚至100年）、流域面积、城市发展规划等多种因素影响。在设计过程中，必须根据实际的安全考虑，选择不同的方法。

一般根据排水标准、排水方式、排水面积、蓄水量等进行充分分析计算确定。也可以使用MIKE URBAN、MIKE FLOOD等专业DHI软件进行计算。

2. 提升（H）

轴流泵站的扬程由静水头H大地、总水头损失H（包括管道、阀门、弯头、阀门等引起的水头损失）和安全裕度H组成。

H = H geod + H 损失 + H 储备

H geod：静水头（ *大、 *小、平均）

H损失：压力损失（高度变化影响流量，流量变化影响流量，流量变化影响水损失）

H margin：安全裕度（请根据不同系统确认合适的安全裕度值）

安装翻板门自由插座

安装带有翻板门的淹没式插座

2.1 调速头

如果使用堰式排放，则必须考虑速度。在这种情况下，计算堰溢流造成的水头 Hw 很重要。此时，升程高度计算如下。

H ≈ H geod + H 损失 + H w

Q 流量（立方米/秒）

b堰宽(m)

3、汽蚀余量

（NPSH，净正吸头）

NPSH 用于描述与气蚀相关的条件。气蚀通常会降低水泵的性能，导致振动和噪音。严重时会损坏过流部件，甚至导致整个流道被堵塞，导致水无法排出。因此，应尽可能避免汽蚀，特别是轴流泵。

3.1 什么是空化？

空化，即当某个区域的局部压力低于液体的饱和蒸气压时，液体在此蒸发，产生蒸汽并形成气泡，气泡移动到高压区域，进入周围的高压液体中。

对于轴流泵站，大多数情况下，气蚀损坏首先发生在叶轮入口处。

3.2 汽蚀余量解释

NPSH 以 压力而非表压表示。也就是说，NPSH涉及大气压，通常用单位（m）表示。

3.3 NPSH A 与 NPSH R 的区别

NPSH A和NPSH R两个不同值的区别如下：

NPSH A：装置空化水头又称有效空化水头、有效净正吸水头。它是与系统装置有关的参数，等于液体到达泵入口时的压头减去蒸发压力的值。

NPSH R：所需的气蚀扬程，也称为所需的净正吸入扬程，是与轴流泵站本身设计相关的参数。所需的NPSH是泵吸入口处所需的正压头，其主要目的是克服轴流泵站的压降并保持液体压力高于蒸发压力。使用 NPSH R 时，应考虑 *坏情况的操作条件或性能曲线的整个范围，而不仅仅是特定的操作点。

3.4 汽蚀余量的计算

NPSH A 计算如下：

P bar：给定高度的大气压。

一个例子

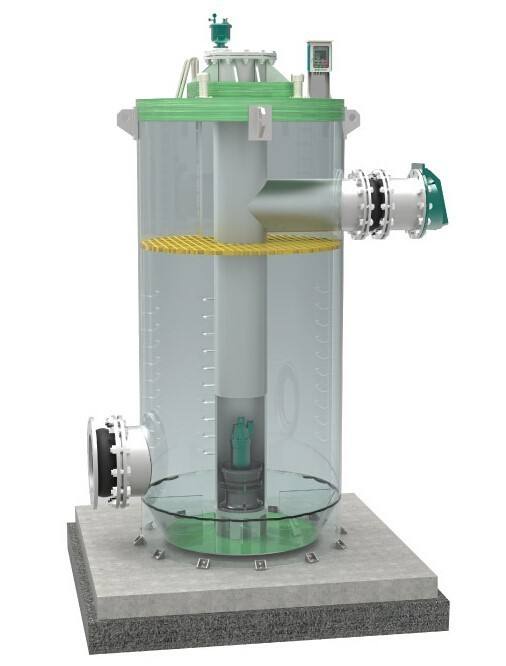

对于如图所示的立式安装轴流泵站，NPSH计算结果如下：

NPSH R + 安全裕度 ≤ NPSH A

（所有工作条件）

NPSH R ≤ ( S min + 10 – 安全裕度 ) = S min + 9.5 (m)

应考虑到水泵的整个工作范围，而不仅仅是特定的工作点，都将满足 NPSH R 的要求。建议的 *小安全裕度值为0.5
